ZW7-40.5系列戶外真空斷路器
點擊： 1171

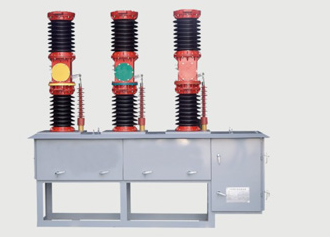

ZW7-40.5系列戶外真空斷路器
產品概述
ZW7-40.5型戶外高壓真空斷路器用于交流50Hz、電壓40.5kV的三相電力系統.作為分?jǐn)?、關臺合負荷電流過載、電流及短路電流主用。
采用真空滅弧,開斷能力強.電壽命長。可配彈簧或電磁操動機構，機械性能可靠,可頻繁操作:無火災和爆炸隱患。
正常使用條件
●周圍空氣溫度上限+40°℃，下限30°℃.
●海拔:≤2000m(若需增高海拔,則額定絕緣水平相應提高)。
●風壓不超過700Pa (相當于風速34m/s) ,
●振幅:地震烈度8度。
●污穢等級:II級。
●最大日溫度差:不超過25℃.

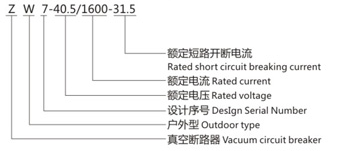

型號及含義
Z-真空斷路器
W-戶外型
7-設計序號
40.5-額定電壓
1600-額定電流
31.5-額定短路開斷電流

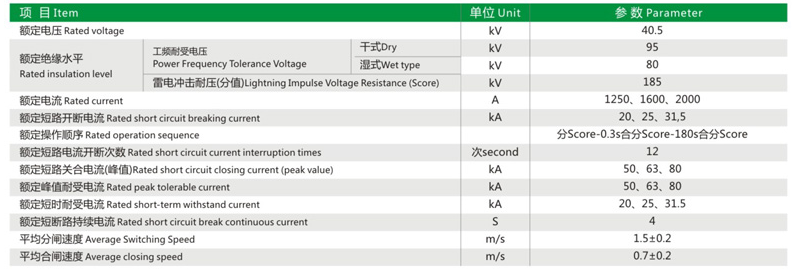

主要技術參數

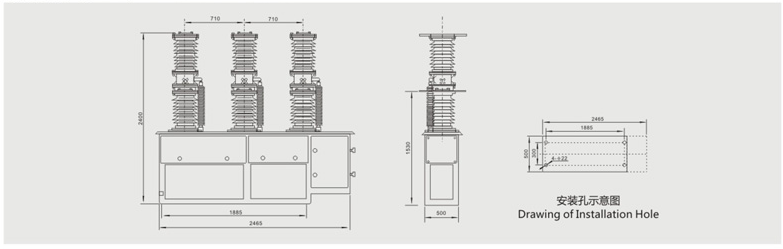

外形安裝尺寸
