BGH85-40.5系列戶內交流高壓真空斷路器
點擊： 1522
BGH85-40.5
系列戶內交流高壓真空斷路器
適用范圍
BGH85-40.5型戶內夏流高壓真空斷路器(以下簡稱“斷路器”)適用于交流50Hz、35kV電力系統中，可供工礦企業、發電廠及變電站等作為保護和控制設備之用，并適用于頻繁操作的場合。本產品畦能符合國家標準GB1984《交流高壓斷路器》及JB3855《3.6-40 5KV戶內交流高壓真空斷路器》等標準的規定。
BGH85-40.5高壓直空斷路器是寶光新能源科技(上海)股份有限公司具有獨特技術的改進產品，系額定電壓40.5KV，三相交流50HZ的高壓開關設備，斷路器為手車式結構，可與KYN61-40.5開關柜配套使用，斷路器配置可靠的連鎖單元，滿足用戶的"五防"保護功能。相關配套的產品有:隔離手車、熔斷器手車、熔斷器帶避雷器手車以且PT手車。

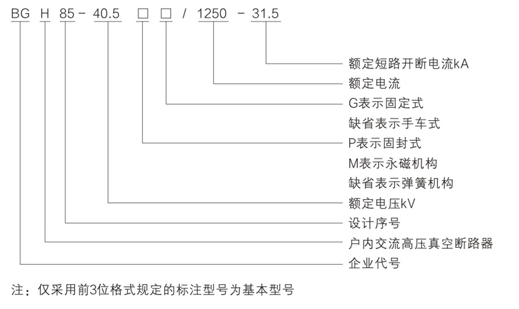

型號及含義
BG-企業代號
H-戶內交流高壓真空斷路器
85-設計序號
40.5-額定電壓
口-P表示固封式M表示永磁機構 缺省表示彈簧機構
口-G表示固定式 缺省表示手車式
1250-額定電流
31.5-額定短路開斷電流
產品特點
BGH保持了ZN85-40.5型戶內高壓真空斷路器體積小,開斷能力強、操作安全可靠等特點的同時,還只有以下卓越優點。先進的設計理念
BGH產品由于采用了工業設計計,從而優化了結構同時,主要材料均為特殊定制,確保了產品的設計與工藝和質量的一致性。電流等級高
額定電流可達2500A,可滿足市場上對35KV大電流手車式斷路需求。高導電性能
增加導電回路零部件的鍍銀層厚度,同時通過先進的檢測設備進行嚴格控制入廠質量。優質的電器元件
BGH主要元器件選用進口和國內的優質產品,極大的提高了二次控制的穩定性。靈活的配柜方案
即可配套標準的KYN61開關柜(1400mm寬),也可特殊設計配套改進型KYN61開關柜(1200mm寬、1680mm寬)。
產品符合標準
GB1984-2003高壓交流斷路器
JB/T3855-2008高壓交流真空斷路器
GB/T11022-1999高壓開關設備和控制設備標準的共用技術要求
DL/T403-200012-40.5KV高壓真空斷路器訂貨技術條件
IEC62271-100:2001
型式試驗
斷路器在國家質量檢驗中心通過了相關型式試驗，
其中包含:升溫試驗
絕緣試驗
機械壽命試驗

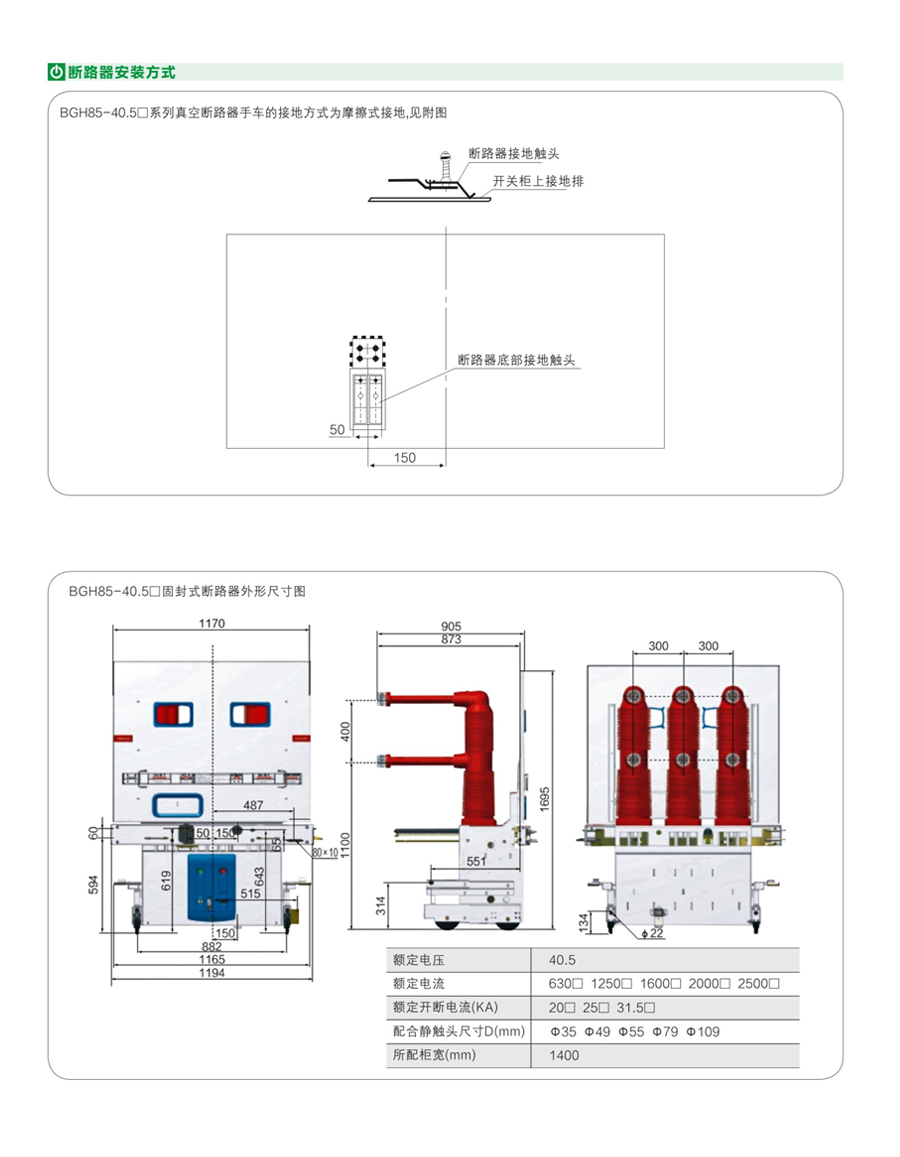

斷路器的安裝方式

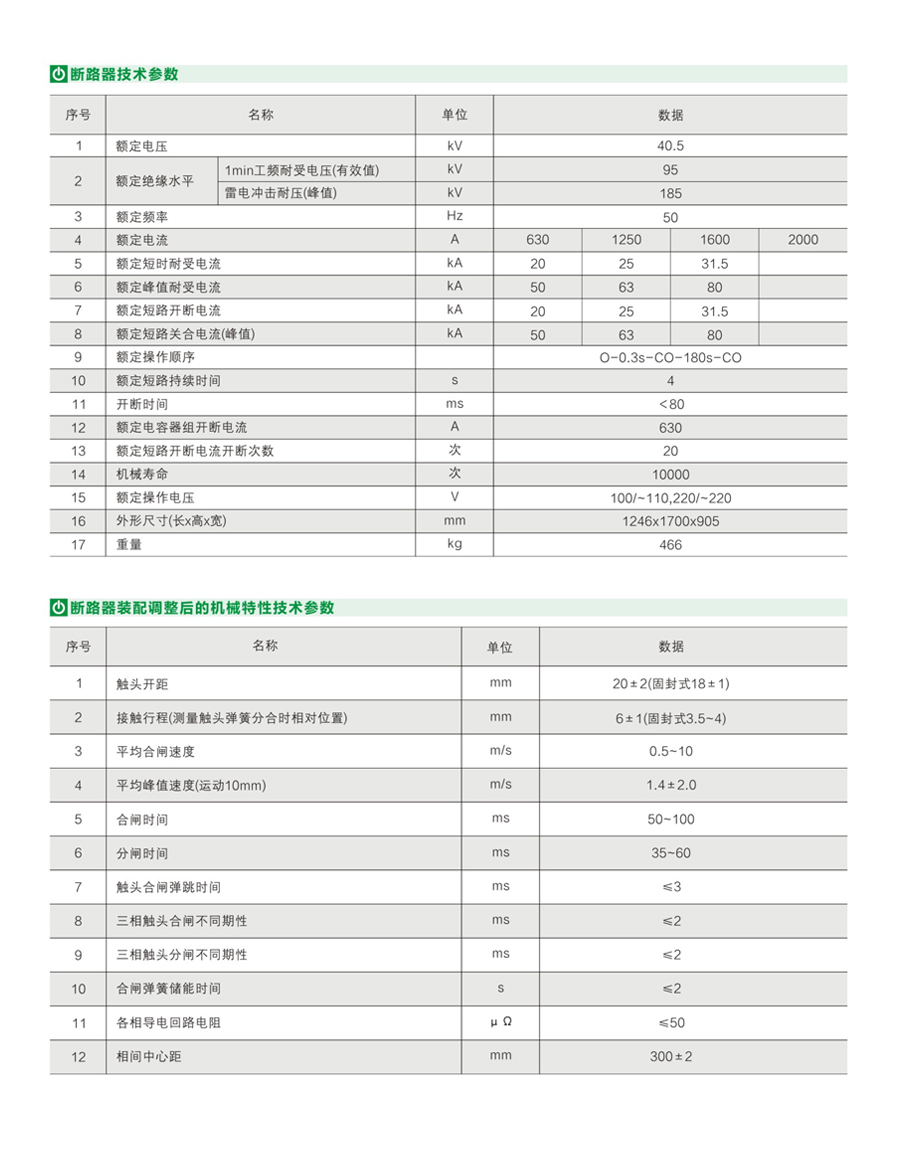

斷路器的技術參數
