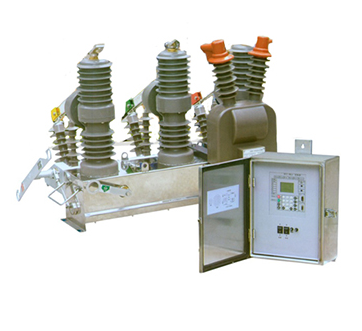

BGH32-12F戶外高壓交流真空斷路器
點擊： 1189
BGH32-12F
戶外高壓交流真空斷路器
適用范圍
BGH32-12F戶外高壓真空分界斷路器（看門狗開關）為額定電壓12KV三相交流50HZ的戶外配電設備。該斷路器主要用于開斷、關合電力統中的負荷電流、過載電流及短路、速斷、接地保護、重合閘次數可選、就地遙控及遠程通訊等功能，適用于變電站及工礦企業配電系統中作保護和控制之用。12KV線路T型接線的用戶內部發生故障時，或雖然發生在用戶進線開關內側，但其保護動作時限與變電站出線開關保護不當時，均會造成變電站出線開關保護分閘。如果故障是永久性的，變電站重合不成功，則一個中壓用戶界內的事故將使整條配電干線停電。
這種電網中常見的波及事故，將對社會造成重大損失。BGH32-12F戶外高壓真空分界斷路器（看門狗開關）(以下簡稱斷路器），安裝于架空線路的責任分界處，即用戶進線的前端，將會自動切除用戶內單相接地故障和相間短路故障，避免用戶界內故障波及輸電干線，確保非故障用戶的用電安全，提高用電可靠性。
引用標準
分界開關本體部分
GB 1984-2003交流高壓斷路器
GB/T 11022-1999高壓開關設備和控制設備標準的共同技術要求
DL/T813-2002 12kV高壓交流自動重合器技術條件
GB 1985-2004高壓交流隔離開關和接地開關
GB3309-1989高壓開關設備在常溫下的機械試驗
GB 5582-1993高壓電力設備外絕緣污穢等級
GB311.1-1997高壓輸變電設備的絕緣配合
GB1207-2006電磁式電壓互感器
GB 1208-2006電流互感器智能控制裝置部分
GB/T 7261-2000繼電器及裝置基本試驗方法
GB/T 11287-2000電氣繼電器第21部分量度繼電器和保護裝置的振動、沖擊、碰撞和地震試驗第1篇振動試驗(正弦)
GB/T 14537-1993量度繼電器和保護裝置的沖擊與碰撞試驗
GB/T 17626.4-2008電磁兼容試驗和測量技術電快速瞬變脈沖群抗擾度試驗
DL/T 721-2000配電網自動化系統遠方終端

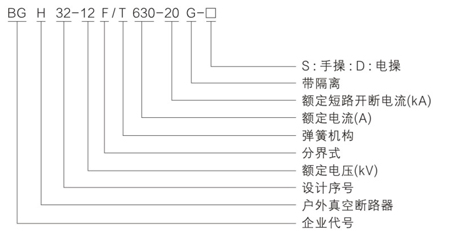

型號及含義
BG-企業代號
H-戶外真空斷路器
32-設計序號
12-額定電壓
F-分界式
T-彈簧機構
630-額定電流
20-額定短路開斷電流
G-帶隔離
口-D:電操 S:手操
正常使用條件
周圍空氣溫度:-45℃~+40°℃;日溫差:日變化不大于25°℃;口海拔高度不超過2000米;
風速不大于35m/s（相當于圓柱表面上的700Pa) ;
覆冰厚度不超過10mm;
日照強度不大于100ow/m2;
污穢等級不超過GB 5582的IV級;
α地震裂度不超過8級;
無易燃、爆炸危險、化學腐蝕及劇烈震動的場所;
如產品使用條件超出以上規定，由用戶與制造廠協商確定。
控制器主要功能
三段式過流保護零序保護
重合閘控制
輔助功能（上電合閘、掉電分閘)口后加速功能
遠端通信α就近遙控

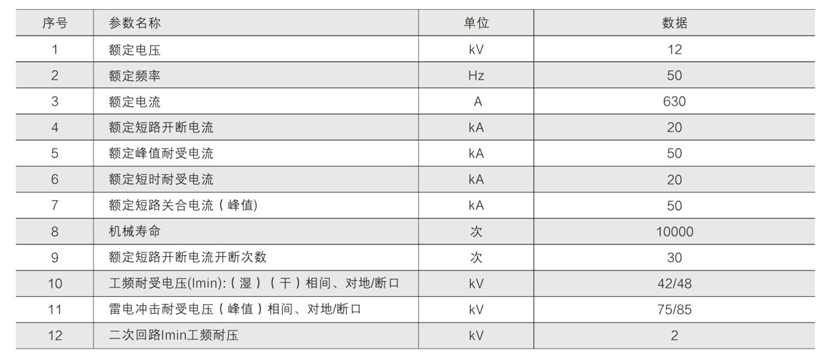

主要技術參數
功能特點
自動切除單相接地故障，當用戶支線發生單相接地故障時，分界斷路器自動分閘，變電站及饋線上的其它分支用戶感受不到故障的發生。
自動隔離相間短路故障，當用戶支線發生相間短路故障時，分界斷路器先于變電站出線保護開關跳閘，自動隔離故障線路，不會波及饋線上的其它分支用戶停電。快速定位故障點，當用戶支線故障造成分界斷路器保護動作后，僅責任用戶停電，由其主動報送故障信息，電力公司可迅速派員到場排查;分界斷路器如配有通信模塊，則自動將信息報送到電力管理中心。監控用戶負荷，當分界斷路器可配置有線或無線通信附件，將監測數據傳送到電力管理中心，實現對用戶負荷的遠方實時數據監控。遠方操作功能。
產品結構
分界斷路器在BGH32-12型真空斷路器基礎上進行了優化改進和外置電壓互感器及MGK16型智能控制器組成，通過全密封防水型航空接插件和戶外密封電纜進行電氣連接。分界斷路器采用專用的彈簧操動機構（或永磁機構），具備手、電動儲能，手、電動合閘，手.電動分閘功能。分界斷路器外置1只零序CT(或三項合成零序），變比為20/1，0.1~5A(一次電流）區段保持線性關系，額定負載10 ，額定負載下的變比誤差應小于3%。一次零序電流為40OA，二次輸出電流有效值不小于5A。額定短時耐受電流16kA、2OkA、25KA,4S。分界斷路器外置2只（或3只）單相CT，變比50-600/5(或用戶指定的變比），額定負載10Q，精度10P20，額定短時耐受電流16kA、2O0kA，4S。分界斷路器采用外置式PT，裝于電源側，變比10000V/220V，容量30OVA，精度3P級，控制器和斷路器的操作電源和電壓信號均由PT提供。

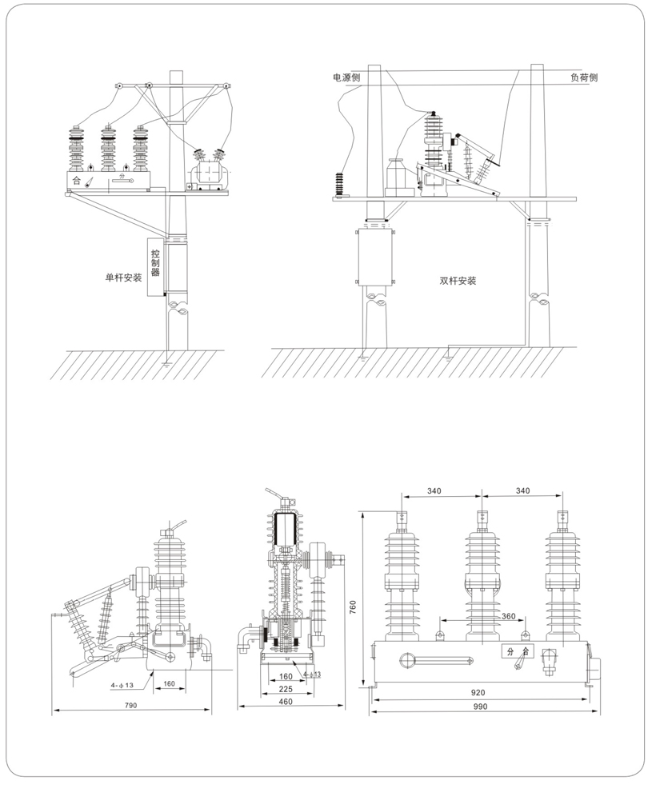

外形及安裝尺寸
